结构特点：

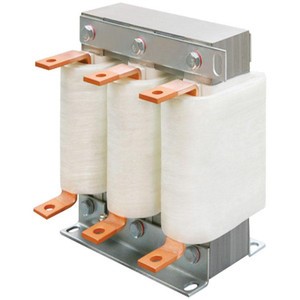

1．该电抗器分为三相和单相两种，均为铁心干式。
2．铁芯采用优质低损耗硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层压玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
3．线圈采用H级或F级电磁线绕制，排列紧密且均匀，设计有特殊的散热气道，具有极佳的机械强度且有较好的散热性能。
4．电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运行。
5．电抗器芯柱部分紧固件采用不导磁材料，确保电抗器具有较高的功率因数和较低的温升，确保具有较好的滤波效果。
6．外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子。
7．该电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美。

使用环境条件：

1．海拔高度不超过2000米。
2．运行环境温度-25℃～+45℃，相对湿度不超过90%。
3．周围无有害气体，无易燃易爆物品。
4．周围环境应有良好的通风条件，加装在柜内，应加装通风设备。

性能参数：

1．可用400V、660V、1140V系统。
2．电抗率的种类：1%、2%、3%、4%、5%。
3．额定绝缘水平3kV/min。
4．电抗器各部位的温升限值：铁芯不超过85K，线圈温升不超过95K。
5．电抗器噪声不大于45dB
6．电抗器能在工频加谐波电流不大于1.35倍额定电流下长期运行。
7．电抗值线性度：在1.8倍额定电流下的电抗值与额定电流下的电抗值之比个低于0.95。
8．三相电抗器的任意两相电抗值之差不大于±3%。
9．耐温等级：F级（155℃）或者H级（180℃）。
